В процессе эксплуатации на ворота воздействуют нагрузка от силы ветра и силы собственного веса. Для обеспечения надежной, долговечной и безопасной работы ворот, комплектующие, входящие в их состав, должны выдерживать эти нагрузки. Конструкция ворот в целом должна удовлетворять требованиям жесткости и прочности.

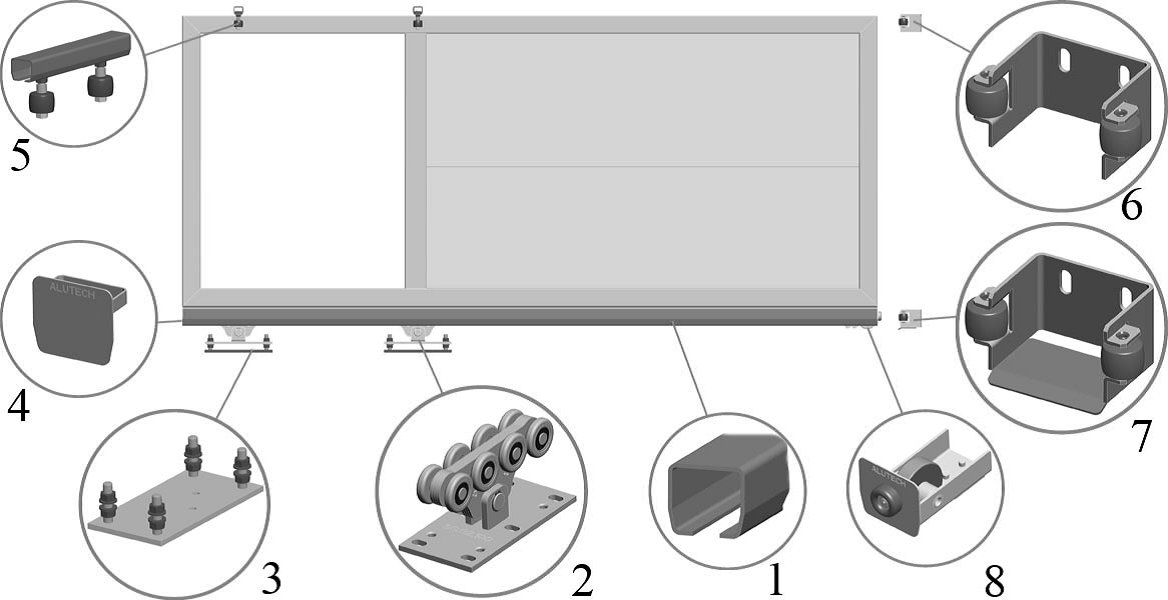

Минимальный, необходимый комплект от FRATELLI COMUNELLO S. p. A (Италия) обеспечивающий работоспособность ворот изображен на рисунке.
- Шина направляющая
- Опора роликовая
- Подставка
- Заглушка
- Шина
- Ловитель верхний
- Улавливатель нижний
- Ролик опорный

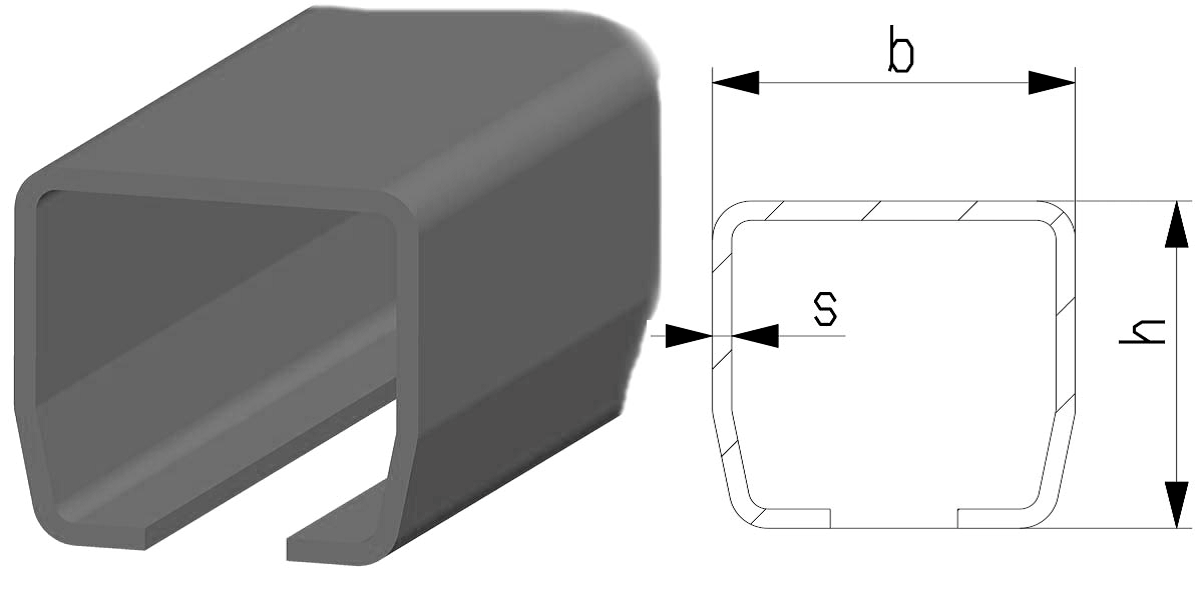

1. Шина направляющая
Основным конструктивным элементом, воспринимающим все нагрузки, является шина, изготовленная из стального листа. К шине непосредственно крепится обрамление ворот, с установленным в него заполнением. Крепление рамы к шине должно быть жестким и прочным. Конструкция шины разработана таким образом, чтобы обеспечивать плавный и
равномерный ход ворот по кареткам.

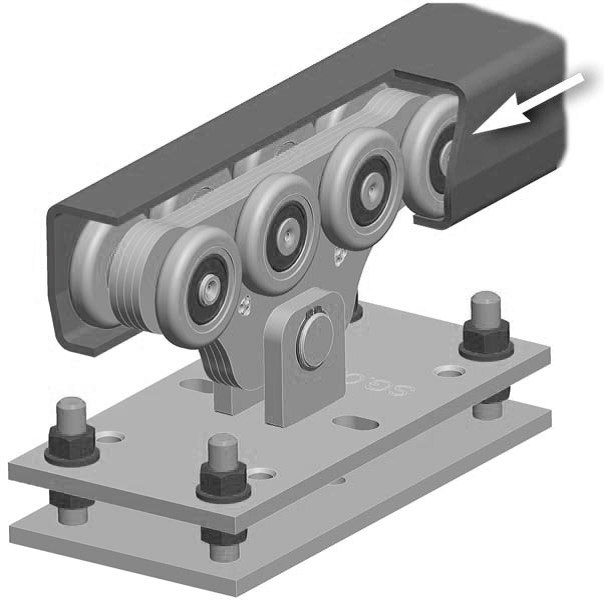

2. Опора роликовая
Опоры роликовые воспринимают полный вес ворот. Рекомендуемым вариантом монтажа опор к фундаменту является применение подставки. Подставка значительно облегчает монтаж и обеспечивает регулировку ворот. Крепление подставки к фундаменту
осуществляется при помощи анкерных болтов либо сваркой к предварительно заложенному в фундамент элементу (напр. швеллеру).

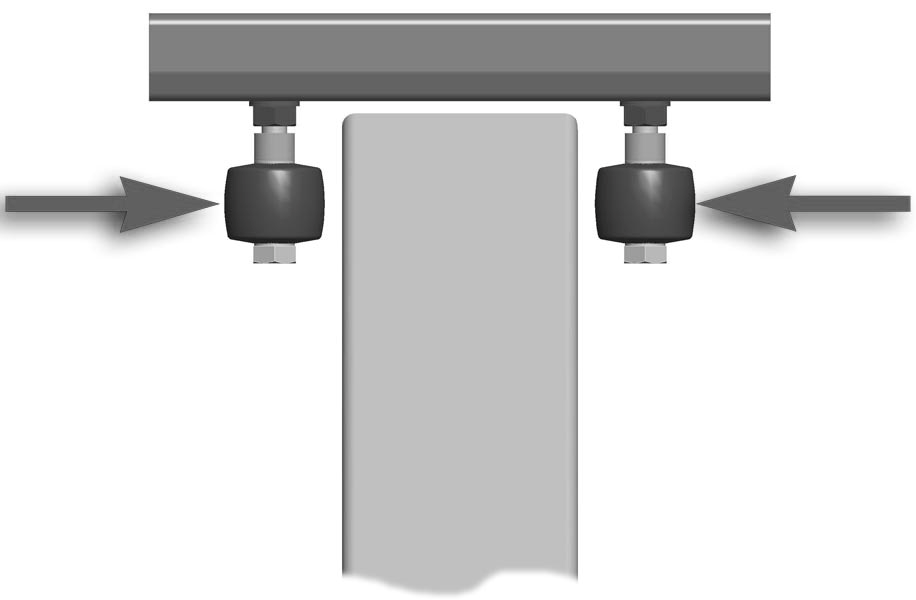

3. Шина
Шина оборудована парой поддерживающих роликов, которые обеспечивают устойчивое
вертикальное положение ворот.

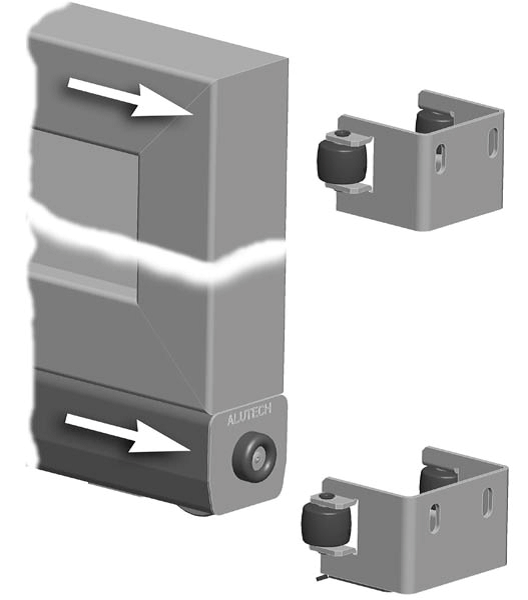

4. Верхний/нижний улавливатели и опорный ролик
Улавливатели и опорный ролик обеспечивают правильное положение ворот при закрытии,
предотвращают опрокидывание ворот и разгружают конструкцию от возникающих нагрузок в закрытом положении. Улавливатель нижний воспринимает весовую нагрузку от ворот. Верхний и нижний улавливатели воспринимают ветровую нагрузку совместно.
Улавливатели монтируются на капитальные стеновые конструкции, либо на опорные стойки.
